Як підібрати гідроциліндр за зусиллям?

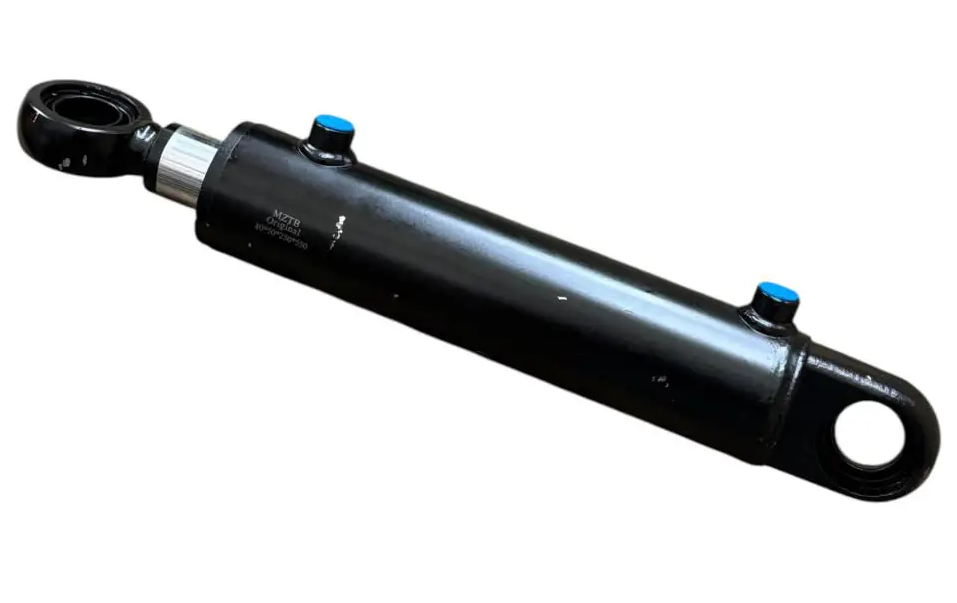

Гідравлічний циліндр є одним із ключових виконавчих елементів будь-якої гідравлічної системи. Він перетворює енергію робочої рідини на механічне зусилля та використовується в промисловому обладнанні, будівельній техніці, металургії, енергетиці, суднобудуванні, залізничній галузі та багатьох інших сферах. Від правильності його вибору безпосередньо залежать ефективність роботи обладнання, безпека персоналу та довговічність усієї гідросистеми.

На практиці багато хто орієнтується виключно на вантажопідйомність або максимальне зусилля, зазначене виробником. Проте такий підхід не можна вважати правильним. Навіть якщо гідроциліндр здатний розвивати необхідне зусилля, він може не підійти за ходом штока, монтажною висотою, робочим тиском або конструктивним виконанням. Крім того, реальні умови експлуатації майже завжди відрізняються від ідеальних розрахункових значень, тому інженери рекомендують враховувати запас міцності та можливі втрати тиску в системі.

У цій статті детально розглянемо, як правильно розрахувати необхідне зусилля гідроциліндра, які параметри впливають на його роботу та як підібрати обладнання, яке надійно виконуватиме поставлені завдання протягом усього терміну експлуатації.

Від чого залежить зусилля гідроциліндра

Робота гідроциліндра ґрунтується на законі Паскаля, згідно з яким тиск рідини однаково передається в усіх напрямках. Коли гідравлічне масло подається в робочу порожнину циліндра, воно діє на поверхню поршня та створює лінійне зусилля, необхідне для переміщення вантажу або виконання технологічної операції.

Величина зусилля визначається двома основними параметрами — робочим тиском гідросистеми та площею поршня. Чим вищий тиск або більший діаметр поршня, тим більше зусилля здатний розвинути гідроциліндр. Саме тому однакові за конструкцією моделі можуть суттєво відрізнятися за вантажопідйомністю залежно від діаметра поршня.

Основна формула розрахунку має такий вигляд:

F = P × A

де:

• F — зусилля (Н);
• P — робочий тиск (Па);
• A — площа поршня (м²).

На практиці інженери частіше використовують спрощені розрахунки, оскільки більшість виробників вказують тиск у барах, а зусилля — у тоннах або кілоньютонах. Для таких випадків існують спеціальні таблиці, які дозволяють визначити приблизне зусилля без складних математичних обчислень.

Як розрахувати площу поршня

Перед розрахунком зусилля необхідно визначити площу робочої поверхні поршня. Вона обчислюється за стандартною геометричною формулою площі кола.

A = π × D² / 4

де D — діаметр поршня.

Припустимо, використовується гідроциліндр із діаметром поршня 100 мм.

Підставивши значення у формулу, отримуємо:

3,1416 × 100² / 4 = 7854 мм²

або

78,54 см².

Саме ця площа використовується під час подальшого визначення зусилля гідроциліндра.

Приклад розрахунку зусилля гідроциліндра

Розглянемо простий приклад, який допоможе зрозуміти принцип розрахунку.

Припустимо, необхідно визначити зусилля гідроциліндра з діаметром поршня 100 мм при робочому тиску 700 бар.

Площа поршня вже відома і становить 78,54 см².

Для швидкого інженерного розрахунку використовується така залежність:

Зусилля (кН) = Тиск (бар) × Площа (см²) × 0,01

Підставляючи значення, отримуємо:

700 × 78,54 × 0,01 = 549,8 кН

Це відповідає приблизно 56 тоннам зусилля.

Такі розрахунки дозволяють ще на етапі проєктування визначити, чи підходить обраний гідроциліндр для конкретного завдання, або ж необхідно використовувати обладнання більшого діаметра чи з вищим робочим тиском.

Таблиця зусилля гідроциліндрів при різному робочому тиску

Діаметр поршня, мм	100 бар	200 бар	300 бар	500 бар	700 бар
30	0,7 т	1,4 т	2,1 т	3,5 т	5,0 т
50	2,0 т	4,0 т	6,0 т	10,0 т	14,0 т
75	4,4 т	8,8 т	13,2 т	22,0 т	30,8 т
100	8,0 т	16,0 т	24,0 т	40,0 т	56,0 т
125	12,5 т	25,0 т	37,5 т	62,5 т	87,5 т
150	18,0 т	36,0 т	54,0 т	90,0 т	126,0 т
200	32,0 т	64,0 т	96,0 т	160,0 т	224,0 т

Слід враховувати, що наведені значення є орієнтовними. Фактичне зусилля залежить не лише від тиску та площі поршня, а й від конструкції гідроциліндра, діаметра штока, стану гідросистеми та внутрішніх втрат тиску.

Чому фактичне зусилля відрізняється від розрахункового

Після виконання розрахунків багато хто очікує, що гідроциліндр розвиватиме саме те зусилля, яке було отримане за формулою. На практиці це трапляється вкрай рідко. Теоретичні значення визначаються для ідеальних умов, тоді як реальна гідравлічна система завжди має певні втрати, що впливають на фактичну продуктивність обладнання.

Основною причиною є втрата тиску під час проходження робочої рідини через елементи гідросистеми. Масло проходить через насос, розподільники, швидкороз’ємні з’єднання, рукави високого тиску, фітинги та клапани. Кожен із цих компонентів створює додатковий гідравлічний опір, через що тиск на вході до гідроциліндра стає нижчим за той, який показує манометр гідростанції.

На ефективність роботи також впливає температура масла. За низьких температур його в’язкість збільшується, що призводить до зростання гідравлічних втрат. Під час тривалої роботи масло нагрівається, його властивості змінюються, а разом із ними змінюється й робота всієї системи. Додатковий вплив мають якість гідравлічної рідини, ступінь забруднення фільтрів, технічний стан насоса та зношення ущільнень.

Саме тому досвідчені інженери ніколи не підбирають гідроциліндр виключно за розрахунковим значенням зусилля. У більшості випадків рекомендується закладати запас не менше 20–30 %, щоб обладнання зберігало необхідну продуктивність навіть за зміни умов експлуатації.

Чому зусилля під час втягування штока менше

Для гідроциліндрів двосторонньої дії важливо враховувати, що зусилля під час висування та втягування штока відрізняється. Це пов’язано з конструкцією самого циліндра. Під час висування тиск діє на всю площу поршня, тоді як під час зворотного ходу частину цієї площі займає шток. У результаті робоча площа зменшується, а разом із нею зменшується і створюване зусилля.

Площа під час втягування визначається за формулою:

A = π × (D² − d²) / 4

де D — діаметр поршня, а d — діаметр штока.

Чим більший діаметр штока відносно діаметра поршня, тим помітнішою буде різниця між зусиллям під час висування та втягування. У більшості промислових гідроциліндрів зменшення зусилля становить приблизно 15–30 %, однак точне значення залежить від конкретної конструкції.

Під час проєктування гідравлічної системи цей фактор обов’язково враховується, особливо якщо технологічний процес вимагає значного зусилля як під час висування, так і під час втягування штока.

Як правильно підібрати гідроциліндр із запасом міцності

Після визначення розрахункового зусилля починається наступний етап — вибір відповідної моделі гідроциліндра. Саме на цьому етапі найчастіше допускаються помилки. Багато хто прагне придбати модель, характеристики якої максимально відповідають отриманому розрахунковому значенню, вважаючи такий варіант найбільш економічним. На практиці подібне рішення нерідко призводить до постійної роботи обладнання на межі його можливостей.

Будь-яка гідравлічна система зазнає змінних навантажень. Під час піднімання або переміщення вантажу можуть виникати динамічні навантаження, перекоси конструкції, додаткові сили тертя чи короткочасні стрибки тиску. Якщо гідроциліндр підібраний без запасу, усі ці фактори значно скорочують ресурс ущільнень, збільшують навантаження на гідростанцію та підвищують ризик виходу обладнання з ладу.

Саме тому під час підбору гідроциліндра рекомендується використовувати коефіцієнт запасу не менше 1,2–1,3. Наприклад, якщо розрахунок показує необхідність створення зусилля 80 тонн, більш раціональним рішенням буде вибір моделі вантажопідйомністю 100 тонн. Такий запас практично не впливає на зручність експлуатації, проте істотно підвищує надійність усієї гідравлічної системи.

Окрім зусилля, необхідно враховувати хід штока, монтажну висоту, допустимий робочий тиск, спосіб повернення штока та особливості встановлення обладнання. Комплексний підхід дозволяє уникнути ситуацій, коли гідроциліндр відповідає розрахунковому навантаженню, але не підходить для виконання конкретної технологічної операції.

Практичний приклад підбору гідроциліндра

Припустимо, необхідно підняти металеву конструкцію масою 45 тонн під час виконання монтажних робіт. Для забезпечення безпечної експлуатації обладнання інженер приймає коефіцієнт запасу 1,25.

Розрахунок виконується таким чином:

45 × 1,25 = 56,25 тонни.

Отримане значення показує мінімальне зусилля, яке повинен розвивати гідроциліндр у реальних умовах експлуатації. Найближчим стандартним рішенням стане модель вантажопідйомністю 60 тонн.

Проте остаточний вибір не обмежується лише вантажопідйомністю. Необхідно переконатися, що хід штока відповідає потрібній висоті підйому, монтажна висота дозволяє встановити гідроциліндр у робочому положенні, а гідростанція забезпечує необхідний робочий тиск. Якщо хоча б один із цих параметрів не відповідає умовам експлуатації, потрібно підібрати іншу модель або змінити конфігурацію гідравлічної системи.

Саме такий підхід вважається найбільш правильним з інженерної точки зору, оскільки дозволяє врахувати не лише теоретичні розрахунки, а й реальні умови роботи обладнання.

На що ще звернути увагу під час вибору гідроциліндра

Розрахунок необхідного зусилля є основою правильного підбору гідроциліндра, однак на практиці цього недостатньо. Навіть якщо обладнання повністю відповідає необхідній вантажопідйомності, його експлуатація може виявитися неможливою через невідповідні конструктивні параметри. Саме тому після визначення необхідного зусилля рекомендується комплексно оцінити всі технічні характеристики майбутнього обладнання.

Перш за все необхідно звернути увагу на хід штока. Саме він визначає максимальну відстань, на яку гідроциліндр може перемістити вантаж. Якщо хід виявиться меншим за необхідний, виконати технологічну операцію буде неможливо незалежно від того, яке зусилля здатний розвинути циліндр.

Не менш важливою характеристикою є монтажна висота. Під час роботи в обмеженому просторі, наприклад при ремонті промислового обладнання, монтажі металоконструкцій або обслуговуванні важкої техніки, стандартний гідроциліндр може просто не поміститися. У таких випадках застосовують низькопрофільні моделі, спеціально призначені для роботи в умовах обмеженого простору.

Окрему увагу слід приділити робочому тиску гідросистеми. Більшість професійних гідроциліндрів промислового призначення розраховані на робочий тиск до 700 бар, однак існують моделі для роботи при значно нижчому тиску. Якщо можливості гідростанції не відповідають характеристикам гідроциліндра, отримати розрахункове зусилля буде неможливо.

Також важливо правильно визначити конструкцію гідроциліндра. Залежно від умов експлуатації використовуються моделі односторонньої або двосторонньої дії, порожнисті гідроциліндри, алюмінієві полегшені моделі, низькопрофільні циліндри та спеціальні рішення для піднімання надважких конструкцій. Від правильності вибору конструкції часто залежить не менше, ніж від правильного розрахунку зусилля.

Поширені помилки під час підбору гідроциліндра

Практика експлуатації гідравлічного обладнання показує, що більшість проблем виникає не через виробничі дефекти, а внаслідок неправильного вибору обладнання. Найчастіше користувачі орієнтуються виключно на номінальну вантажопідйомність, не враховуючи хід штока, монтажні розміри, робочий тиск і особливості конкретної гідросистеми. У результаті навіть якісний гідроциліндр не може ефективно виконувати поставлені завдання.

Ще однією поширеною помилкою є відсутність запасу за зусиллям. Постійна робота на максимальному навантаженні прискорює зношення ущільнень, збільшує навантаження на насос, скорочує ресурс гідростанції та підвищує ризик аварійних відмов. Саме тому підбір обладнання із невеликим запасом продуктивності вважається правильною інженерною практикою.

Іноді користувачі намагаються компенсувати нестачу зусилля шляхом підвищення робочого тиску понад допустиме значення. Подібне рішення є небезпечним, оскільки може призвести до пошкодження гідроциліндра, рукавів високого тиску, швидкороз’ємних з’єднань та інших елементів гідравлічної системи. Перевищувати максимальний тиск, встановлений виробником, категорично не рекомендується.

Не менш важливими залишаються умови експлуатації. Робота в агресивному середовищі, за високої вологості, підвищеної запиленості або значних температурних коливань вимагає використання спеціальних ущільнень і відповідного конструктивного виконання гідроциліндра. Ігнорування цих факторів нерідко стає причиною передчасного виходу обладнання з ладу.

Правильний підбір гідроциліндра починається з визначення необхідного зусилля, однак цим процес не завершується. Для отримання надійної та безпечної гідравлічної системи необхідно враховувати робочий тиск, площу поршня, довжину ходу, конструкцію гідроциліндра, його монтажні розміри та реальні умови експлуатації.

Комплексний інженерний підхід дозволяє уникнути перевантаження обладнання, зменшити ризик відмов, забезпечити стабільну роботу гідросистеми та значно продовжити строк служби всіх її компонентів. Саме тому під час вибору гідроциліндра варто оцінювати не лише його номінальне зусилля, а й усі технічні характеристики, що впливають на ефективність роботи.

Якщо гідроциліндр підібраний із достатнім запасом міцності та використовується разом із гідростанцією, яка забезпечує необхідний робочий тиск, така система працюватиме стабільно, безпечно та ефективно навіть за умов інтенсивної щоденної експлуатації.
