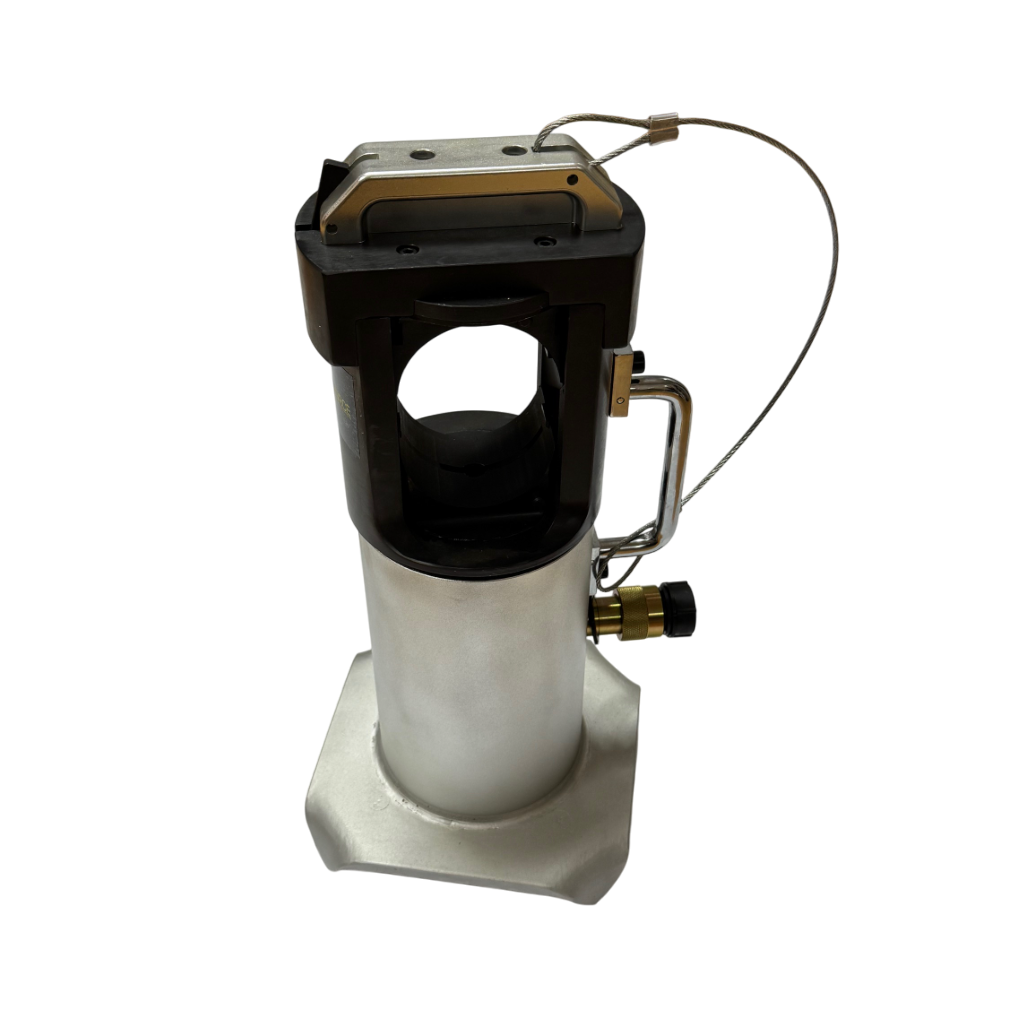

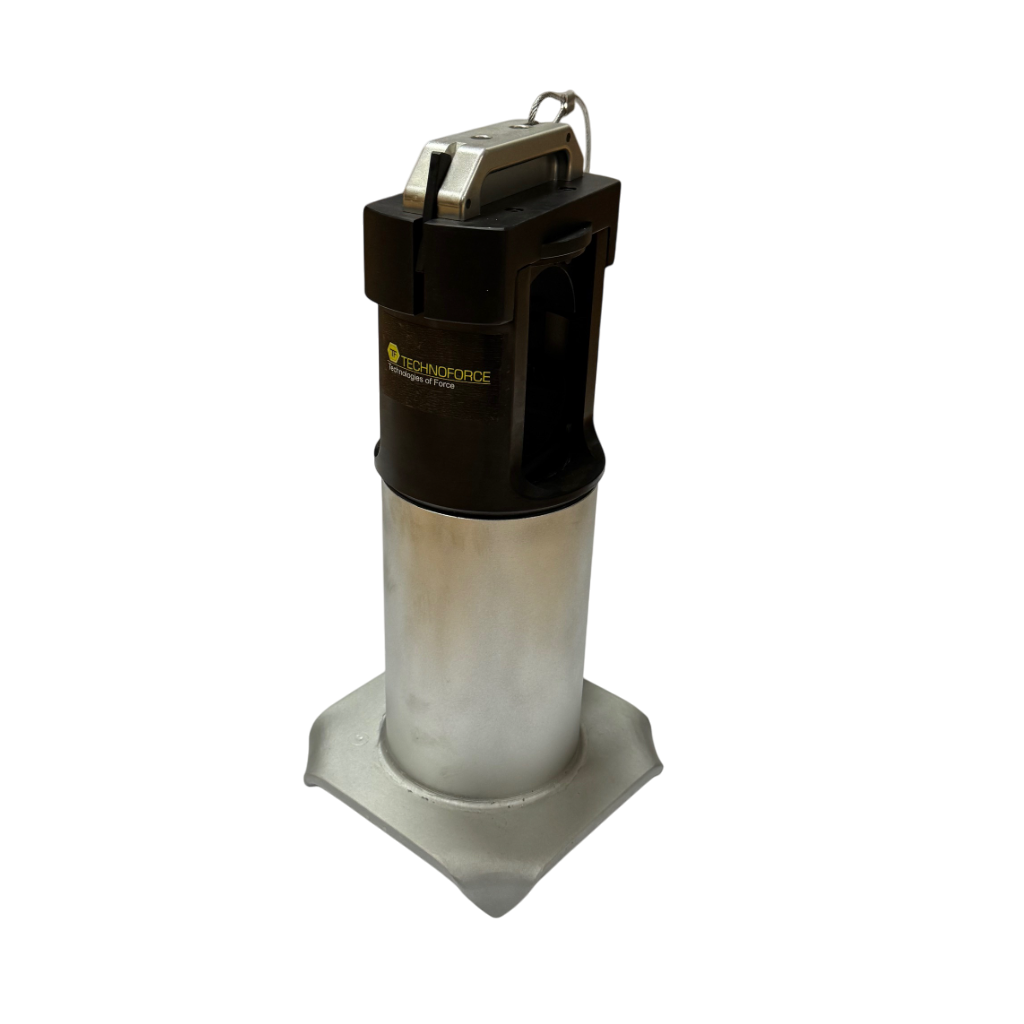

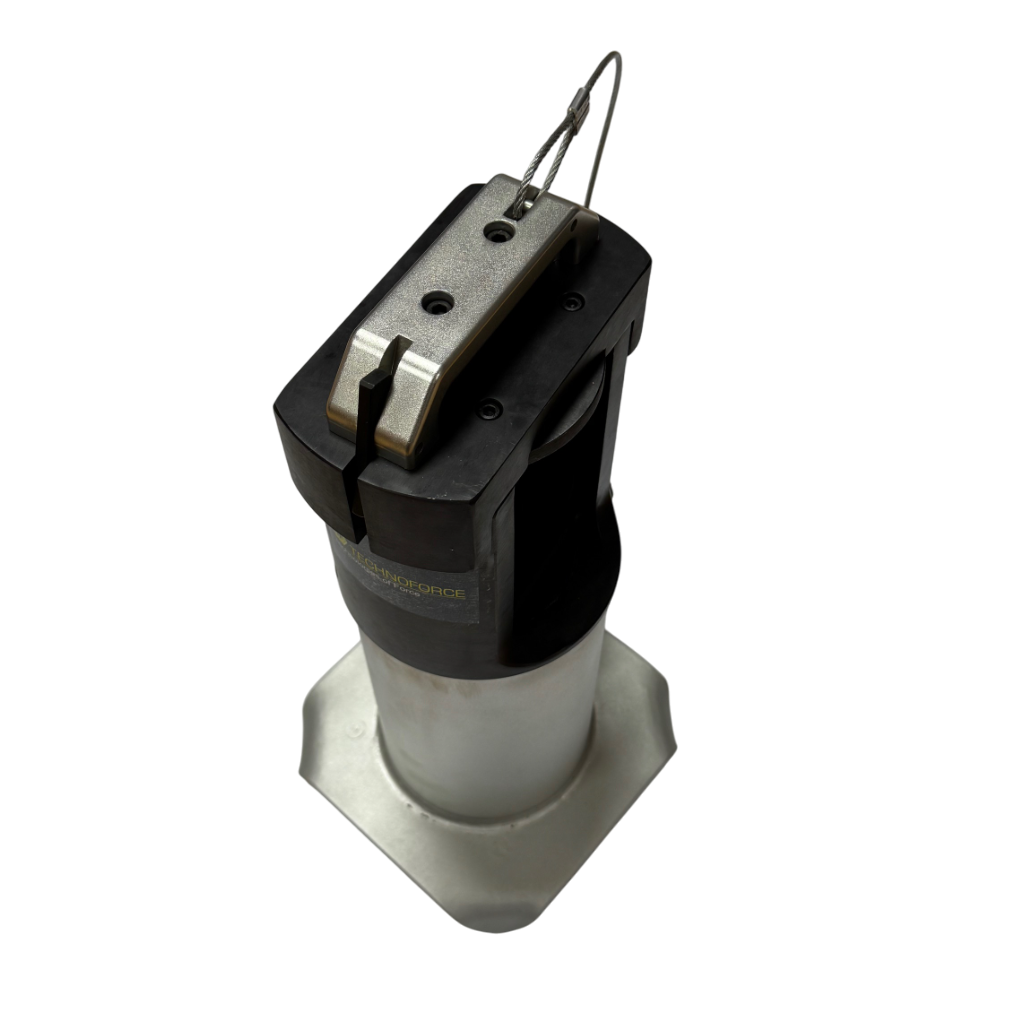

Пресс гидравлический одностороннего действия ПГН55С

Гидравлический модульный пресс предназначен для надежного и равномерного обжатия (опрессовки) контактной, натяжной и соединительной арматуры, в частности — узлов линий электропередачи и контактных сетей.

Какие преимущества имеет пресс для электромонтажных работ с пружинным возвратом

Оператор подает масло в камеру с помощью гидростанции с электроприводом либо ручным насосом, при этом шток выдвигается.
Возврат штока осуществляется за счет пружины. Это позволяет развивать значительное усилие при выдвижении поршня, а также обеспечивает комфортную и стабильную работу при его возвращении на место установки, за счет прочной пружины:

• возможность управлять ходом в одну сторону (например, на высоте либо ограниченном пространстве);
• возврат штока за счет пружины (подходит любой насос одностороннего действия);
• плавный контроль скорости при подаче та быстрый возврат штока за счет мощного пружинного механизма;

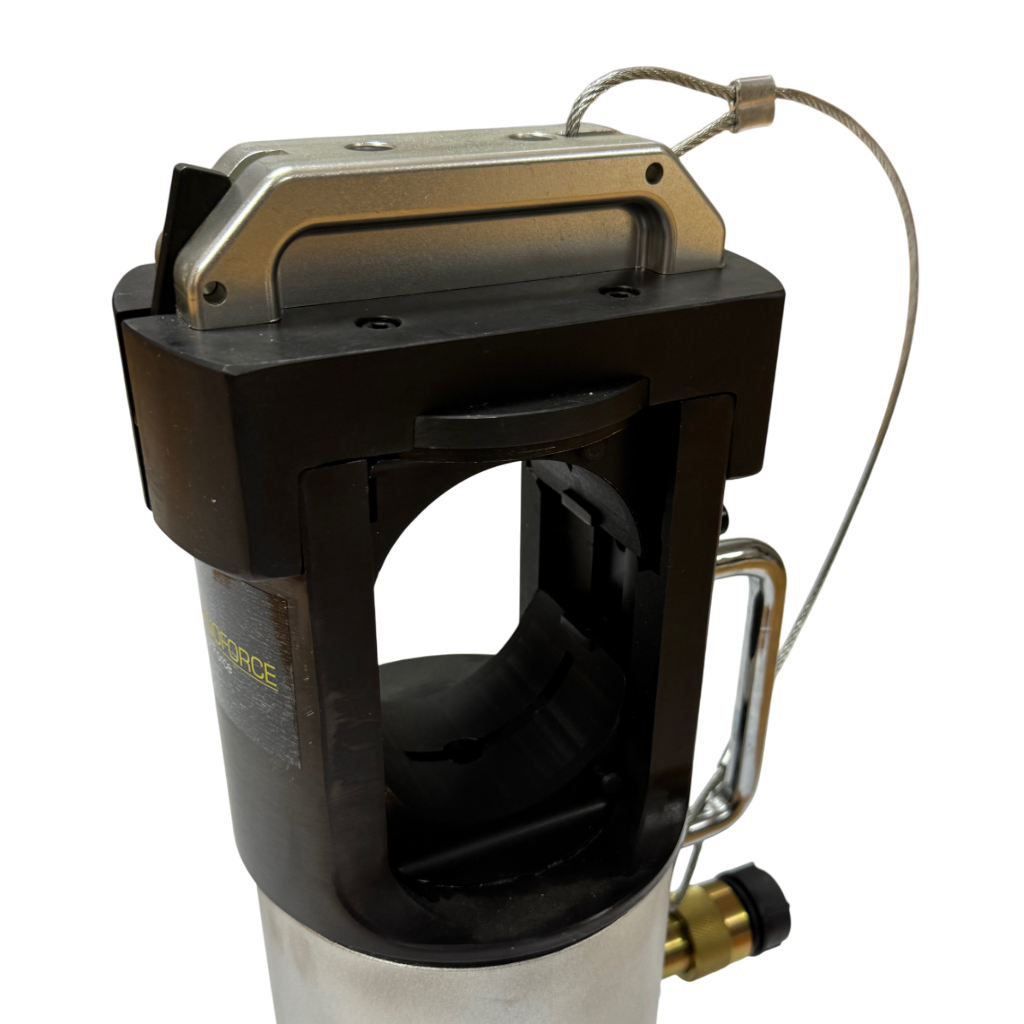

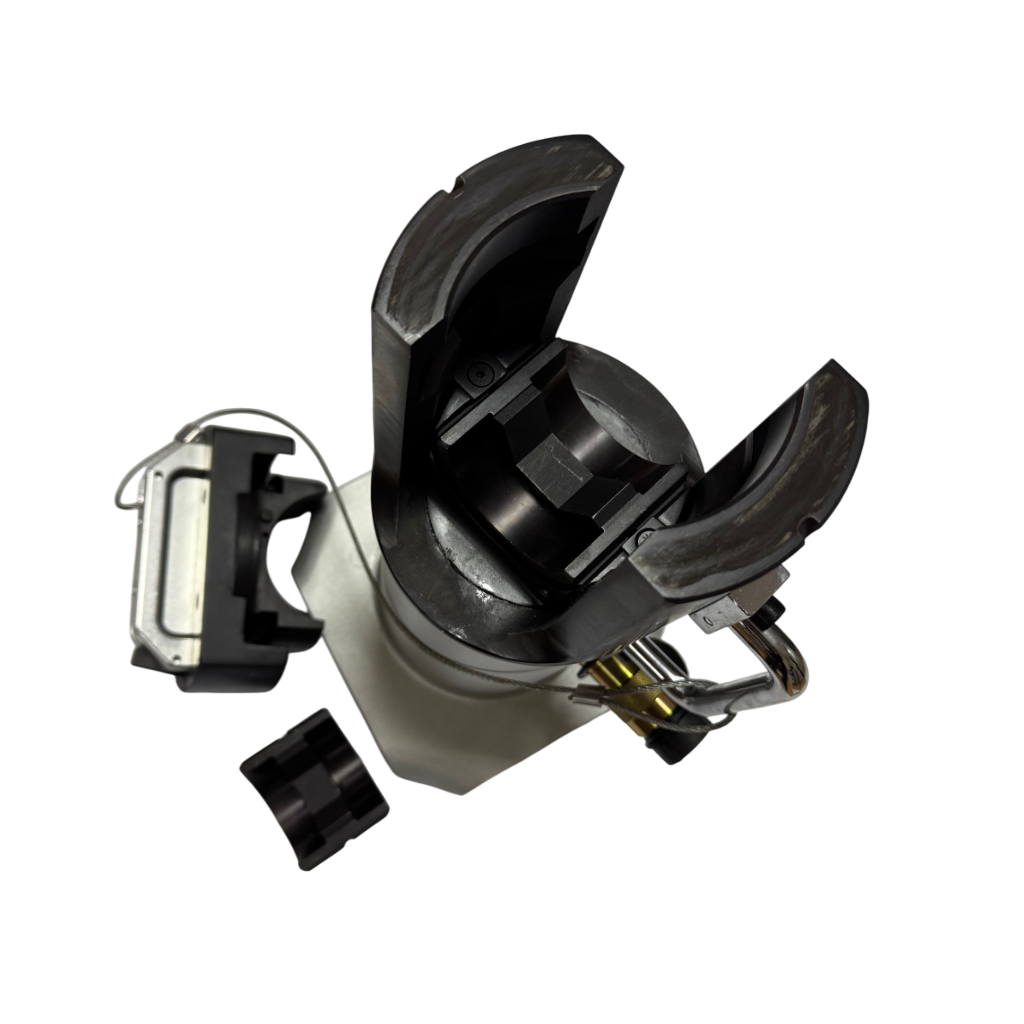

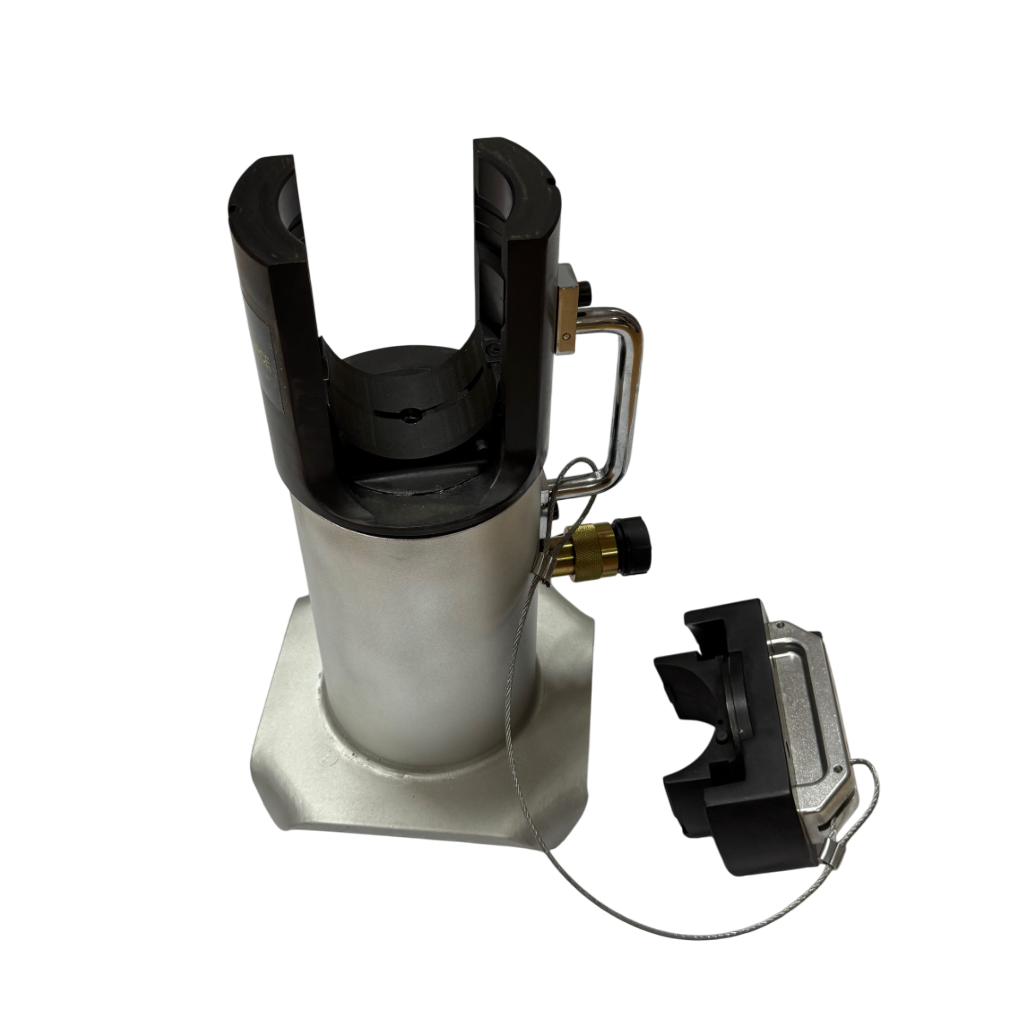

Сменные матрицы установлены в рабочей головке и зафиксированы поворотной крышкой таким образом, чтобы исключить их вращение. Крышка упрощает доступ к месту обжима, позволяя быстро установить зажим или гильзу и при необходимости освободить их из любого положения. Во время работы верхняя матрица упирается в крышку и остается неподвижной, а нижняя перемещается штоком гидроцилиндра. Когда давление подается в полость прямого хода цилиндра, поршень толкает нижнюю матрицу вверх до соприкосновения с верхней, образуя обжим детали.
Для возврата поршня и освобождения заготовки давление переключается на полость нейтрального хода, и шток опускается за счет пружины.

Области применения пресса для опрессовки наконечников

Гидравлический пресс для обжима наконечников применяется в различных областях, где требуется формирование прочных и равномерных соединений:

1. Линии электропередачи (ЛЭП) и контактные сети.
При протяжке проводов и установке муфт важно обеспечить плотное и устойчивое обжатие гильз и хомутов.
Односторонний механизм пресса развивает необходимое усилие без перекосов, создавая надежные соединения на участках высокого напряжения.

2. Ремонт и обслуживание кабельных трасс.
Подземные и воздушные линии часто требуют установки или замены муфт и наконечников.
Благодаря одностороннему принципу действия пресс может работать в вертикальном и наклонном положении, упрощая операции в сложных условиях.
Быстрый возврат штока за счет мощной пружины сокращает время работы и обеспечивает удобство оператора.

3. Промышленные объекты и производство.
В тяжелом машиностроении и при сборке крупного оборудования пресс применяется для установки натяжной и соединительной арматуры большого сечения.
Одностороннее действие исключает дефекты обжима и повышает надежность узлов.

Гидравлический модульный пресс предназначен для опрессовки неизолированных алюминиевых и сталеалюминиевых проводов, аппаратных зажимов, гильз и силовых наконечников кабелей.
Он может использоваться в различных условиях — от монтажа линий электропередачи (ЛЭП) и контактных сетей до ремонта кабельных трасс и сборки тяжелого промышленного оборудования.

Приобрести пресс гидравлический можна в Украине у производителя гидравлического оборудования компании Technoforce

Мы предлагаем нашым клиентам не только приобрести качественный промышленный пресс для электромонтажных работ, а и изготовить оборудование с индивидуальными необходимыми техническими характеристиками. По вопросам сотрудничества и получения более детальной информации по конкретному изделию обращайтесь к специалистам компании Технофорс любым для вас удобным способом (контакти).

Основные особенности данной серии прессов:

• гидравлический пресс обладает высокой надежностью и способностью непрерывно выполнять длительный рабочий процесс;
• работает с одноходовыми насосами с электроприводом либо ручными;
• подходит для небольных прессов благодаря небольшому количеству масла;
• гидравлический пресс можна транспортировать в любом положении, благодаря герметично закрытой гидравлической системе.

Технические характеристики пресса:

• Сила опрессовки, кН 550
• Ход штока, мм 32
• Робочее давление, бар 700
• Диапазон опрессовки AL: мм2 – 300-1000
• Cu: мм2 — 300-1000;
• Вага преса, кг 21

Технические характеристики насоса с електроприводом:

• Робочее давление, бар 700
• Мощность, кВт 1,0
• Напряжение, В 220
• Производительность, л/хв 1,0
• Вес, кг 23
• Длина рукава высокого давления, м 3

Комплектация при поставке:

• Пресс гидравлический с пружинным возвратом ПГН55С – 1 шт.;
• Насос с электроприводом НЕП70106ГЕ-2М — 1 шт.;
• Рукав гидравлический 700 бар, з БРС – 1 шт.
• Комплект матриц по согласованию с заказчиком;
• Комплект ЗИП;
• Руководство по эксплуатации.

Технические характеристики и комплектация могут быть изменены по согласованию с заказчиком.
