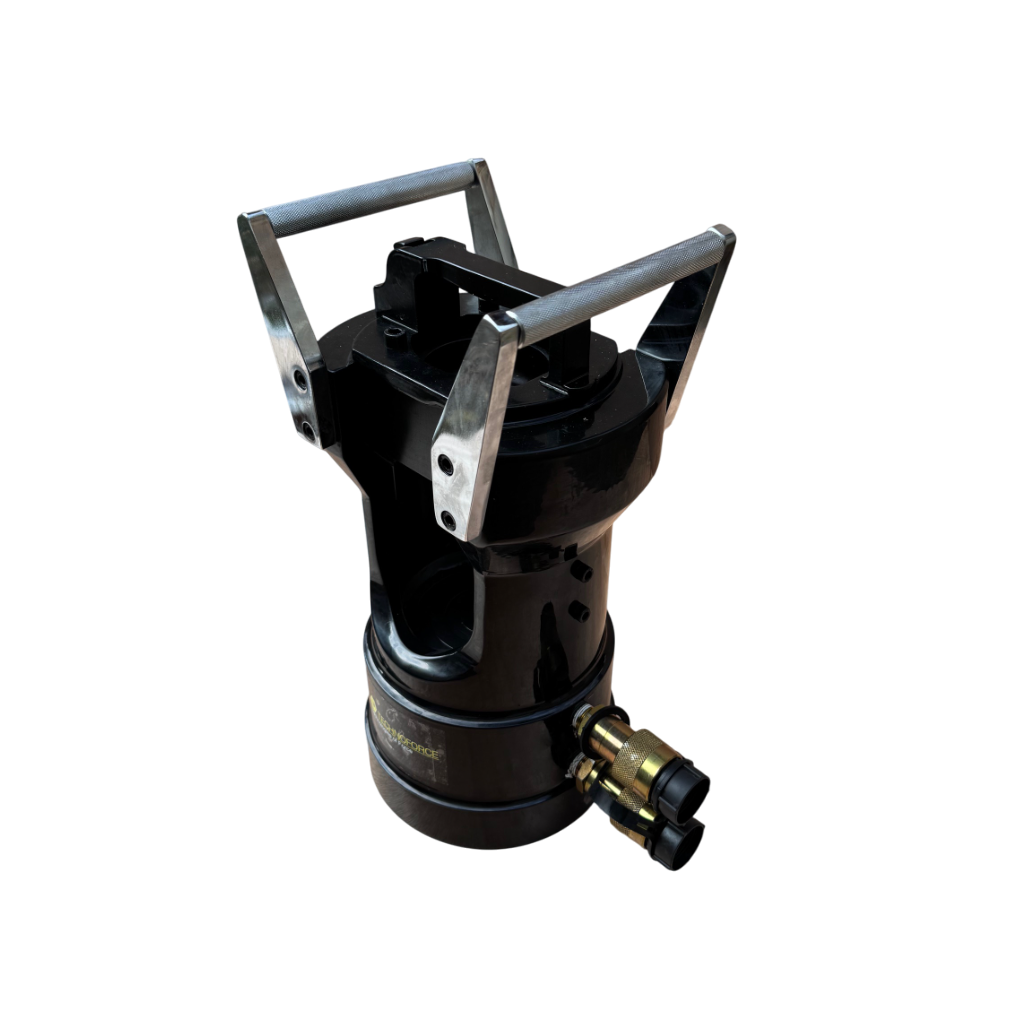

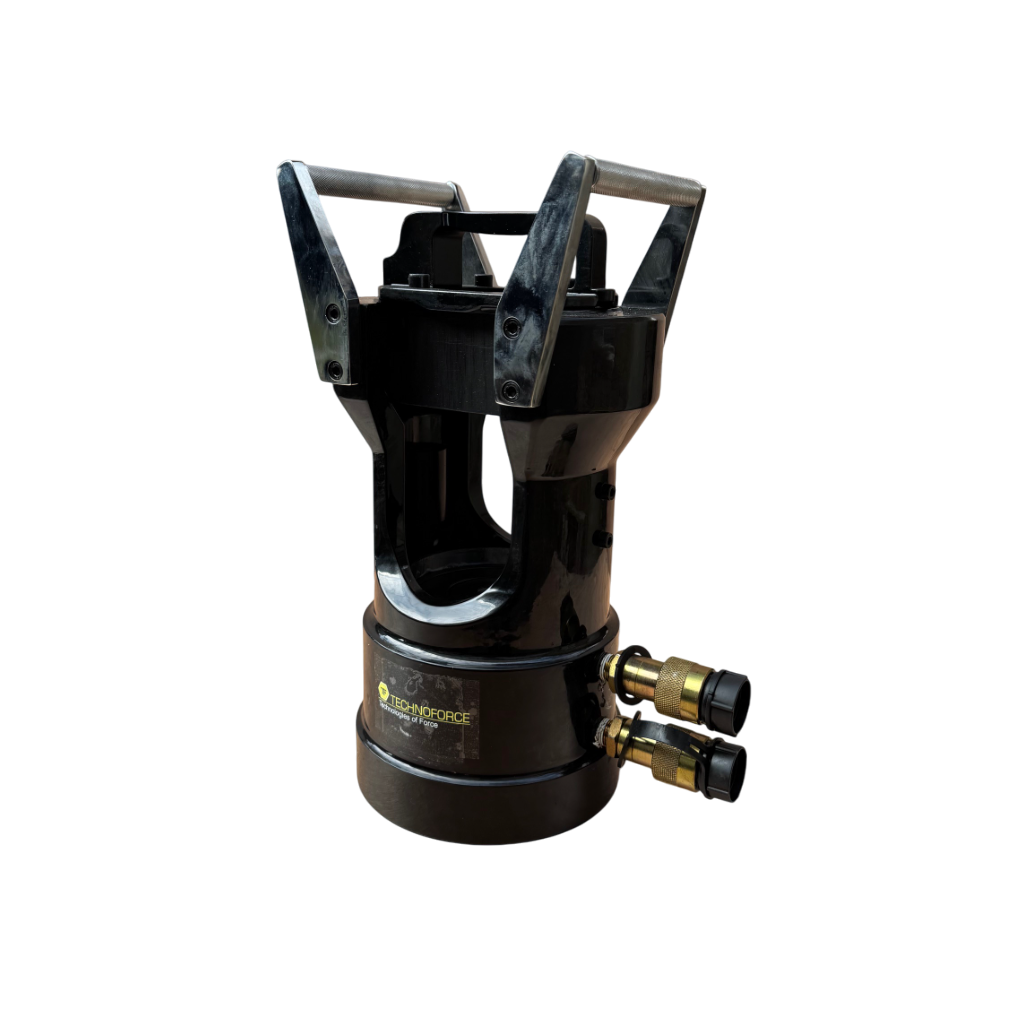

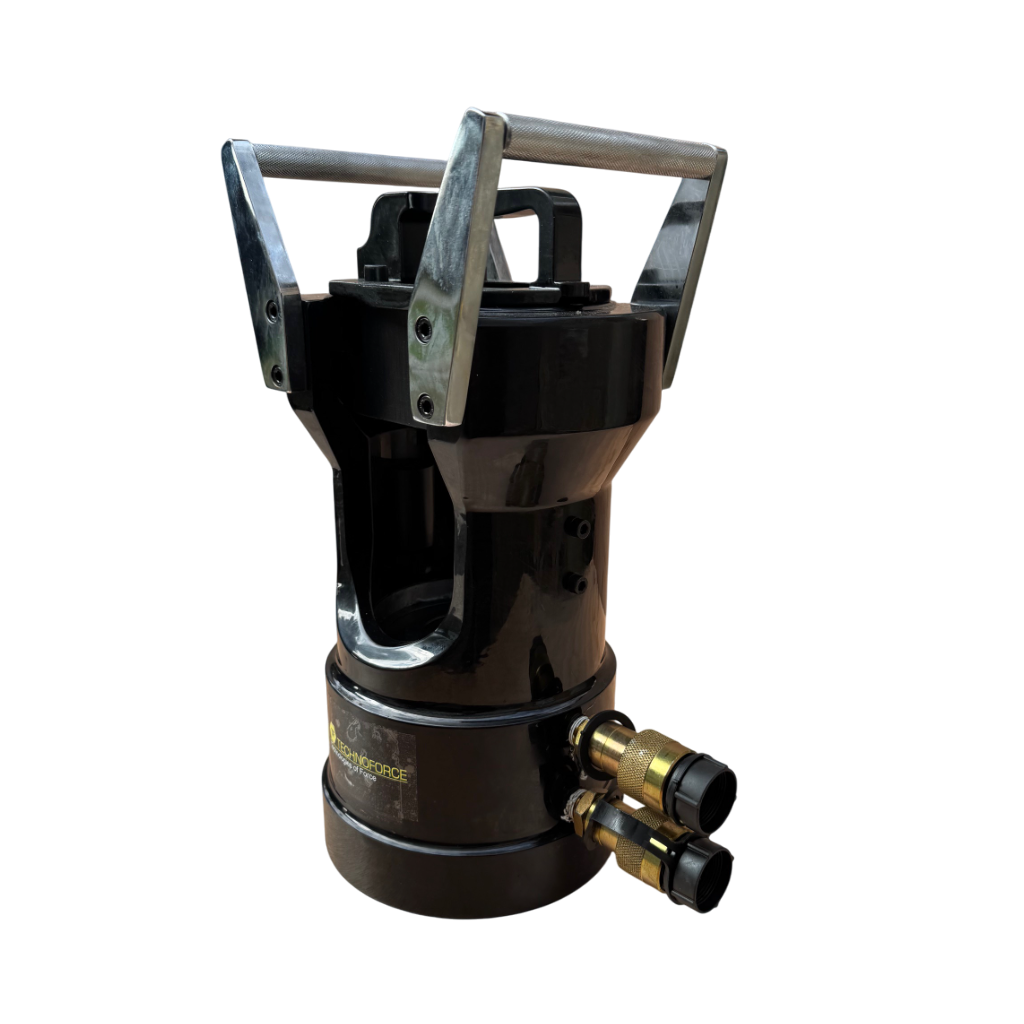

Прес гідравлічний двосторонньої дії ПГН100С

Гідравлічний модульний прес призначений для надійного та рівномірного обтискання (опресовування) контактної, натяжної та з’єднувальної арматури, зокрема вузлів ліній електропередачі та контактних мереж.

Які переваги має прес для електромонтажних робіт двосторонньої дії

На відміну від рішень з односторонньою дією, де повернення штока відбувається за рахунок пружини, гідравлічний прес двосторонньої дії має дві робочі порожнини. Оператор подає масло в потрібну камеру за допомогою гідравлічної станції, і шток або висувається, або повертається під гідравлічним тиском. Це дає змогу розвивати значне зусилля під час висування поршня, а також забезпечує зручну та стабільну роботу під час його повернення на місці монтажу, що дає змогу прискорити й точніше контролювати процес обтискання:

• можливість керувати ходом в обидва боки спрощує роботу в складних просторових положеннях (наприклад, на висоті або в обмеженому просторі);
• повернення під гідравлічним тиском надійніше та швидше. Таке рішення скорочує загальний час одного циклу опресовування і прискорює повторну установку заготівлі;
• плавний контроль швидкості як у “подачі”, так і в “поверненні” допомагає уникнути ударних навантажень на заготівлю і сам інструмент;
• шток рухається стабільно та контрольовано як на подачі, так і на поверненні, а заготівля залишається в зафіксованому положенні. У підсумку з’єднання формується рівномірно й з заданим ступенем ущільнення.

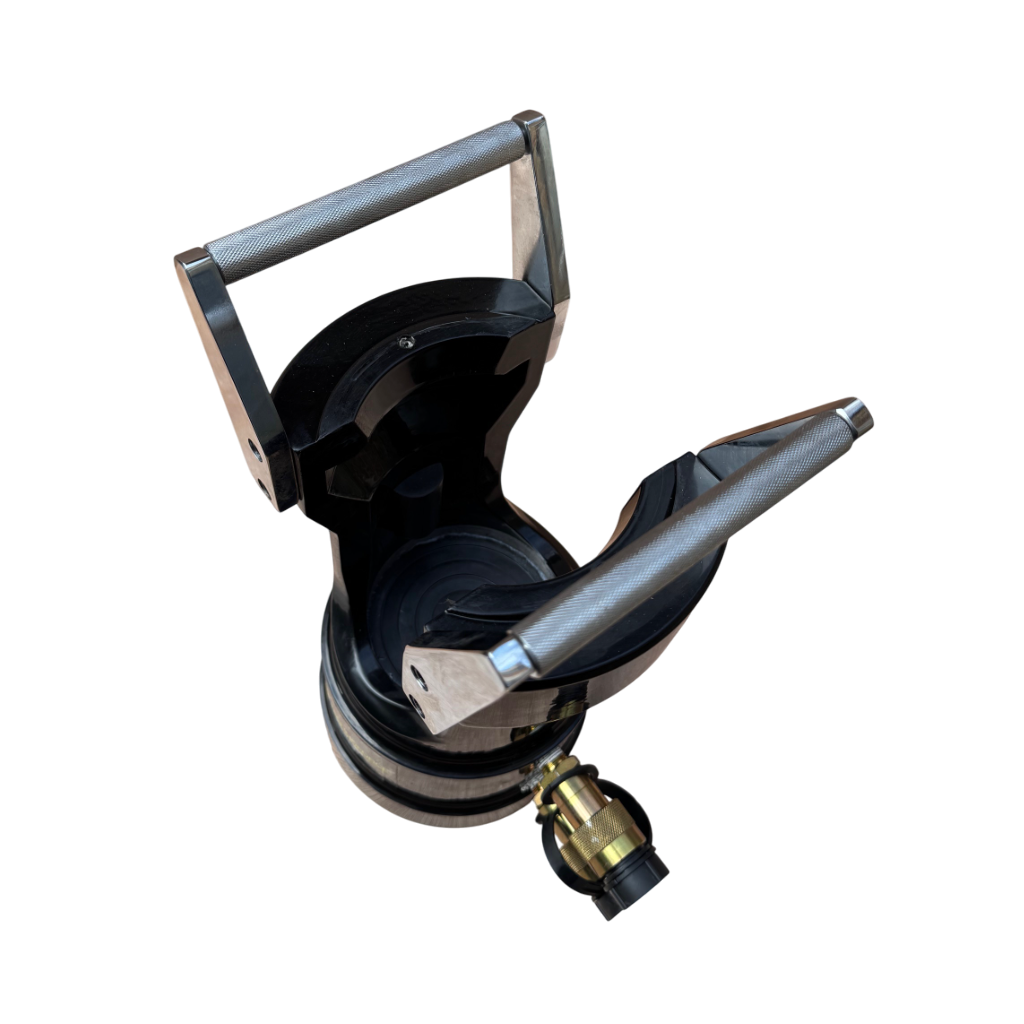

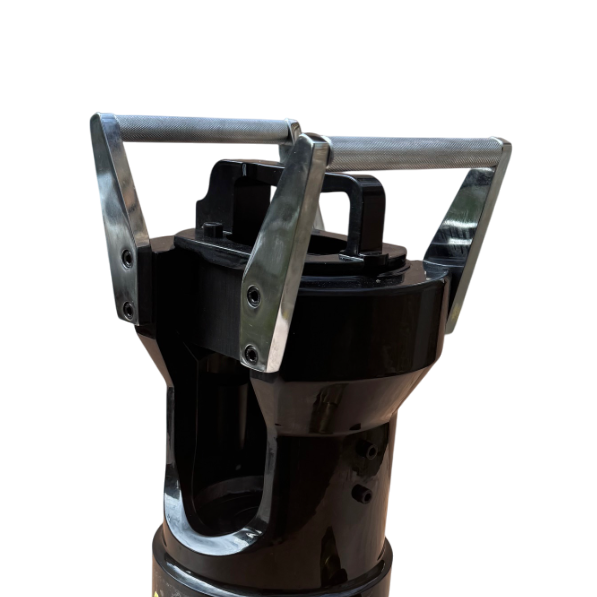

Змінні матриці монтуються в робочу головку та фіксуються поворотною кришкою таким чином, щоб унеможливити їх провертання. Кришка спрощує доступ до зони опресовування, даючи змогу швидко встановити затискач або гільзу й за необхідності звільнити їх з будь-якого положення. Верхня матриця під час роботи впирається в кришку та залишається нерухомою, а нижня переміщується штоком гідроциліндра. Коли тиск подається в порожнину прямого ходу циліндра, поршень висуває нижню матрицю вгору до зіткнення з верхньою, формуючи обтиск деталі. Для повернення поршня і звільнення заготівлі тиск перемикається в порожнину зворотного ходу й шток опускається вниз.

Де застосовується прес для опресування наконечників двосторонньої дії

Двосторонній гідравлічний прес для опресування наконечників популярний у різних сферах, де потрібне формування міцних і рівномірних з’єднань:

1. Лінії електропередачі (ЛЕП) і контактні мережі. Під час натягування проводів і установці муфт важливо домогтися щільного та стабільного обтиснення гільз і затискачів. Двосторонній механізм преса забезпечує необхідне зусилля без перекосів, що дає змогу створювати надійні з’єднання на високовольтних ділянках і в системах контактного електропостачання.
2. Ремонт і обслуговування кабельних трас. Підземні та повітряні лінії часто потребують встановлення або заміни з’єднувальних муфт і наконечників. Завдяки двоходовому принципу дії прес може працювати у вертикальному й похилому положенні, спрощуючи проведення операцій на складних ділянках. Регульоване повернення штока знижує витрати часу, даючи змогу оператору контролювати процес навіть в обмежених умовах.
3. Промислові об’єкти та виробництво. У важкому машинобудуванні та під час збірки великого устаткування нерідко виникають завдання з монтажу натяжної та сполучної арматури великого перерізу. Двостороння дія преса дає можливість оперативно й безпечно обтиснути фітинги, виключаючи дефекти, які могли б вплинути на надійність експлуатаційних вузлів.

Гідравлічний модульний прес для опресування не ізольованих алюмінієвих і сталеалюмінієвих дротів, апаратних затискачів, гільз і наконечників силових кабелів може застосовуватися в найрізноманітніших умовах – від монтажу ЛЕП і контактних мереж до ремонту кабельних трас і збірки важкого промислового обладнання.

Купити гідравлічний прес двосторонньої дії в Україні можна у компанії Technoforce

Ми надаємо можливість нашим клієнтам не тільки придбати якісний промисловий прес для електромонтажних робіт, а й виготовити обладнання з необхідними технічними характеристиками. З питань співпраці та отримання більш детальної інформації про конкретну продукцію звертайтеся до фахівців компанії Технофорс будь-яким зручним для вас способом (контакти).

Основні особливості цієї серії пресів:

• прес гідравлічний має високу надійність та можливість виконання безперервно довгого робочого процесу;
• електрогідравлічний насос працює як з одно, так і двоходовими циліндрами;
• підходить для великих пресів завдяки великому об’єму масла;
• електрогідравлічний насос можна транспортувати в будь-якому положенні завдяки герметично закритій гідравлічній системі.

Технічні характеристики преса:

• Сила опресування, кН 980
• Хід штока, мм 22
• Робочий тиск, бар 700
• Діапазон обпресування AL: мм2 – 300-1000
• Cu: мм2 – 300-1600;
• Вага преса, кг 49

Технічні характеристики електрогідравлічного насосу:

• Робочий тиск, бар 700
• Потужність, кВт 1,5
• Напруга живлення, 220
• Продуктивність, л/хв 1,6
• Вага, кг 23
• Довжина рукавів високого тиску, м 3

Комплектація при постачанні:

• Прес гідравлічний двосторонньої дії ПГН100С – 1 шт.;
• Електрогідравлічний насос НЕП70206ГЕ-3М – 1 шт.;
• Комплект гідравлічних рукавів 700 бар, з БРС – 2 шт.
• Комплект матриць за погодженням із замовником;
• Комплект ЗІП;
• Інструкція з експлуатації.

Технічні характеристики та комплектація можуть змінюватись за погодженням із замовником.
